मेरी तरहSA612(एएसटीएम ए612 के समतुल्य) मध्यम से निम्न तापमान सेवा में काम करने वाले वेल्डेड दबाव वाहिकाओं के लिए तैयार की गई उच्च - शक्ति, मारे गए कार्बन - मैंगनीज - सिलिकॉन स्टील प्लेटों के लिए एक मानक विनिर्देश है। ASME बॉयलर और प्रेशर वेसल कोड (BPVC) धारा VIII के अनुरूप, यह सामग्री ASTM A612/A612M - 20 (वर्तमान संस्करण 1 मई, 2020 को अनुमोदित) के अनुसार उत्पादित की जाती है, SA612M मीट्रिक पदनाम है। इसमें सामान्यीकरण या तनाव राहत गर्मी उपचार के माध्यम से हासिल की गई एक महीन - दानेदार संरचना है, जो उत्कृष्ट वेल्डेबिलिटी, विश्वसनीय कम - तापमान पायदान कठोरता और 345 एमपीए की न्यूनतम उपज शक्ति सुनिश्चित करती है, जो इसे मानक कार्बन स्टील्स की तुलना में कहीं अधिक मजबूत बनाती है। रासायनिक संरचना को कड़ाई से नियंत्रित किया जाता है, जिसमें कार्बन सामग्री 0.25 wt%, मैंगनीज 1.00 से 1.50 wt%, सिलिकॉन 0.15 और 0.50 wt% के बीच, और फास्फोरस (0.035 wt% से कम या उसके बराबर) और सल्फर (0.025 wt% से कम या उसके बराबर) पर सीमित सीमा होती है ताकि स्थायित्व बढ़ाया जा सके और भंगुर फ्रैक्चर का विरोध किया जा सके। इसके प्रमुख अनुप्रयोग तेल और गैस, एलएनजी, पेट्रोकेमिकल, रासायनिक प्रसंस्करण और बिजली उत्पादन उद्योगों में फैले हुए हैं, जहां इसका उपयोग आमतौर पर रिएक्टरों, हीट एक्सचेंजर्स, स्टोरेज टैंक और बॉयलर घटकों जैसे महत्वपूर्ण उपकरणों में किया जाता है जो - 40 डिग्री से कम तापमान पर दबाव में संरचनात्मक अखंडता और सुरक्षा की मांग करते हैं।
रासायनिक संरचना
| श्रेणी | C | सी | एम.एन. | P | S | घन | नी | करोड़ | एमओ | V | नायब |
| SA612M | 0.25 से कम या उसके बराबर | 0.15-0.5 | 1.0-1.5 | 0.025 से कम या उसके बराबर | 0.025 से कम या उसके बराबर | 0.35 से कम या उसके बराबर | 0.25 से कम या उसके बराबर | 0.25 से कम या उसके बराबर | 0.08 से कम या उसके बराबर | 0.08 से कम या उसके बराबर | 0.020 से कम या उसके बराबर |
यांत्रिक विशेषताएं
|
उत्पाद प्रपत्र |
||
|
C, H, P |
L |
|
|
मोटाई ए या व्यास डी (मिमी) |
12 से कम या उसके बराबर |
घ 25 से कम या उसके बराबर |
|
सबूत की ताकत |
Rp0.2 N/mm2 |
230 |
|
आरपी1.0 एन/मिमी2 |
270 |
|
|
तन्यता ताकत |
आरएम एन/एमएम2 |
550 - 750 |
|
एचबी. अधिकतम 1)2)3) |
223 |
अनुप्रयोग
तेल और गैस, एलएनजी परिवहन और भंडारण के लिए वेल्डेड दबाव वाहिकाओं
पेट्रोकेमिकल/रासायनिक प्रसंस्करण उपकरण (रिएक्टर, हीट एक्सचेंजर्स)
औद्योगिक मीडिया के लिए दबाव भंडारण टैंक
बिजली उत्पादन बॉयलर दबाव घटक
कम {{0}तापमान औद्योगिक दबाव{{1}वहन उपकरण
आवेदन की शर्तें
सेवा का तापमान नीचे तक होता है-40 डिग्री(मध्यम से निम्न तापमान वाला कार्य वातावरण)
ASME BPVC धारा VIII मानकों के तहत वेल्डेड दबाव पोत निर्माण के लिए उपयुक्त
उच्च शक्ति और पायदान कठोरता की आवश्यकता वाले दबाव वाले संरचनात्मक घटकों पर लागू
तेल, गैस, रासायनिक माध्यम और अन्य औद्योगिक कामकाजी मीडिया के लिए अनुकूल
सख्त संरचनात्मक अखंडता आवश्यकताओं के साथ भारी -ड्यूटी दबाव{{1}वहन करने वाली सेवा के लिए
SA612 ने विनिर्माण एवं निर्माण प्रक्रियाओं को अपनाया
सामान्यीकरण ताप उपचार: अनाज की संरचना को परिष्कृत करने, रासायनिक संरचना को समरूप बनाने और स्टील प्लेट में लगातार यांत्रिक गुणों को सुनिश्चित करने के लिए आयोजित किया जाता है
तनाव से राहत पाने के लिए: अवशिष्ट आंतरिक तनाव को खत्म करने और दबाव पोत घटकों के विरूपण या टूटने को रोकने के लिए पोस्ट वेल्डिंग/निर्माण का उपयोग किया जाता है।
पारंपरिक वेल्डिंग प्रक्रियाएं: दबाव पोत असेंबली में विश्वसनीय वेल्ड जोड़ों के लिए GMAW (MIG), SMAW (स्टिक वेल्डिंग), SAW (जलमग्न आर्क वेल्डिंग) और GTAW (TIG)

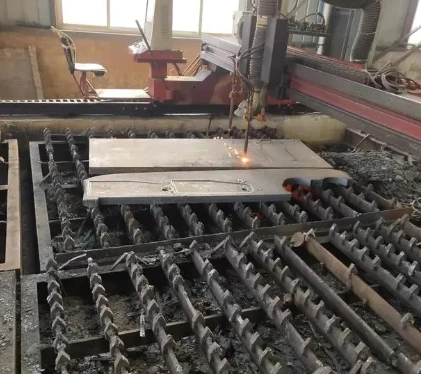

सटीक थर्मल कटिंग: प्लेट ब्लैंक की सटीक ब्लैंकिंग के लिए लौ, प्लाज्मा और लेजर कटिंग, दबाव पोत भागों की आयामी सहनशीलता आवश्यकताओं को पूरा करना
ठंडा और गर्म बनाना: डिज़ाइन चित्र के अनुसार स्टील प्लेटों को बर्तन के खोल, सिर और बेलनाकार घटकों में आकार देने के लिए झुकने, रोल करने और दबाने की प्रक्रियाएँ
सटीक मशीनिंग: असेंबली सटीकता सुनिश्चित करने के लिए फ्लैंज, नोजल और कनेक्टिंग भागों की मेटिंग सतहों के लिए मिलिंग, ड्रिलिंग, ग्राइंडिंग और बोरिंग
सतह की तैयारी: ऑक्साइड स्केल और जंग को हटाने के लिए शॉट ब्लास्टिंग और सैंडब्लास्टिंग, इसके बाद सतह की सुरक्षा के लिए एंटी-संक्षारण पेंटिंग।
गैर -विनाशकारी परीक्षण (एनडीटी): आंतरिक/बाह्य दोषों का पता लगाने के लिए प्लेटों और वेल्ड के लिए यूटी (अल्ट्रासोनिक परीक्षण), आरटी (रेडियोग्राफिक परीक्षण) और एमटी (चुंबकीय कण परीक्षण)
किनारे की तैयारी: दबाव पोत निर्माण के लिए वेल्डिंग ग्रूव डिजाइन आवश्यकताओं को पूरा करने के लिए मशीनिंग या कटिंग द्वारा प्लेट किनारों की बेवेलिंग और चैम्फरिंग
अंशांकन और सीधा करना: प्रसंस्करण के दौरान प्लेट विरूपण को ठीक करने और दबाव वाले घटकों की समतलता सुनिश्चित करने के लिए यांत्रिक और थर्मल सीधा करना
मूल्य निर्धारण, तकनीकी सहायता, या अनुकूलित समाधान के लिए हमसे beam@gneesteelgroup.com पर संपर्क करें। हम आपके प्रोजेक्ट का समर्थन करने के लिए हमेशा तैयार हैं।
क्या कोई विशिष्ट मानक है जिसका SA612 को अनुपालन करना होगा?
हाँ, SA612 को आईएसओ, एएसटीएम, या क्षेत्रीय तकनीकी विशिष्टताओं जैसे प्रासंगिक उद्योग मानकों का अनुपालन करना चाहिए। ये मानक उत्पाद की स्थिरता और सुरक्षा सुनिश्चित करने के लिए इसके डिजाइन, उत्पादन, परीक्षण और गुणवत्ता नियंत्रण आवश्यकताओं को निर्दिष्ट करते हैं।
स्थापना के बाद SA612 के प्रदर्शन का परीक्षण कैसे करें?
स्थापना के बाद, SA612 के प्रदर्शन का परीक्षण परिचालन परीक्षण, दबाव परीक्षण (यदि लागू हो), और प्रदर्शन पैरामीटर निगरानी के माध्यम से किया जा सकता है। यह सत्यापित करने के लिए पेशेवर परीक्षण उपकरण का उपयोग करें कि क्या इसके संकेतक डिज़ाइन आवश्यकताओं को पूरा करते हैं।
सामान्य परिचालन स्थितियों के तहत SA612 का विशिष्ट सेवा जीवन क्या है?
सामान्य परिचालन स्थितियों के तहत और उचित रखरखाव के साथ, SA612 का सामान्य सेवा जीवन 5 से 8 वर्ष है। ऑपरेटिंग वातावरण और उपयोग की तीव्रता के आधार पर वास्तविक सेवा जीवन थोड़ा भिन्न हो सकता है।
क्या SA612 के उपयोग पर कोई पर्यावरणीय प्रतिबंध हैं?
SA612 अधिकांश सामान्य औद्योगिक वातावरणों के लिए उपयुक्त है, लेकिन अत्यधिक उच्च तापमान, अति उच्च तापमान, अति उच्च तापमान या अत्यधिक संक्षारक वातावरण में इस पर प्रतिबंध है। विशेष पर्यावरणीय उपयोग के लिए निर्माता से परामर्श करने की अनुशंसा की जाती है।
SA612 के दैनिक रखरखाव के लिए आमतौर पर किन स्पेयर पार्ट्स की आवश्यकता होती है?
SA612 के दैनिक रखरखाव के लिए सामान्य स्पेयर पार्ट्स में O{{1}रिंग्स, गास्केट, फास्टनरों और स्नेहक शामिल हैं। इन स्पेयर पार्ट्स को पहले से तैयार करने से रखरखाव के दौरान समय पर प्रतिस्थापन सुनिश्चित किया जा सकता है और डाउनटाइम को कम किया जा सकता है।
क्या SA612 का उपयोग उच्च दबाव वाले कार्य वातावरण में किया जा सकता है?
हाँ, SA612 को कुछ उच्च दबाव वाले वातावरण को झेलने के लिए डिज़ाइन किया गया है। हालाँकि, उपयोग से पहले इसकी दबाव सहने की सीमा की पुष्टि करना आवश्यक है और यह सुनिश्चित करना आवश्यक है कि यह सुरक्षा खतरों से बचने के लिए निर्दिष्ट दबाव सीमा के भीतर काम करता है।
वास्तविक SA612 उत्पादों की पहचान कैसे करें?
वास्तविक SA612 उत्पादों की पहचान करने के लिए, आधिकारिक लोगो, सीरियल नंबर और प्रमाणन चिह्नों के लिए उत्पाद लेबल की जाँच करें। नकली उत्पादों से बचने के लिए यदि आवश्यक हो तो अधिकृत डीलरों से खरीदारी करें और निर्माता के साथ सीरियल नंबर सत्यापित करें।
SA612 के लिए परिवहन और भंडारण विधि क्या है?
परिवहन के दौरान, टकराव और नमी से बचने के लिए SA612 को ठीक से पैक किया जाना चाहिए। इसे सीधे धूप और संक्षारक पदार्थों से दूर, सूखे, हवादार और ठंडे गोदाम में रखें। विरूपण को रोकने के लिए उचित स्टैकिंग सुनिश्चित करें।
क्या SA612 को संचालन के लिए पेशेवर प्रशिक्षण की आवश्यकता है?
हां, SA612 के संचालन के लिए पेशेवर प्रशिक्षण की आवश्यकता होती है। ऑपरेटरों को इसके कार्य सिद्धांत, संचालन प्रक्रियाओं और सुरक्षा सावधानियों से परिचित होना चाहिए। व्यावसायिक प्रशिक्षण सही संचालन सुनिश्चित करता है और उपकरण क्षति या दुर्घटनाओं के जोखिम को कम करता है।
बड़े पैमाने की परियोजनाओं में SA612 का लागत लाभ क्या है?
बड़े पैमाने की परियोजनाओं में, लंबी सेवा जीवन और कम रखरखाव लागत के कारण SA612 के स्पष्ट लागत लाभ हैं। इसकी उच्च अनुकूलता सिस्टम परिवर्तन और मिलान की लागत को भी कम करती है, जिससे परियोजना में समग्र लागत बचत होती है।
